Apa metode kabel pemutus sirkuit DC?

Dalam sistem catu daya DC seperti pembangkit listrik energi baru, transit kereta api, dan pusat data, pemutus sirkuit DC adalah peralatan inti untuk memastikan keamanan sirkuit. Metode kabel mereka secara langsung mempengaruhi stabilitas sistem dan efisiensi perlindungan kesalahan. Menurut skenario aplikasi dan karakteristik beban,Pemutus sirkuit DCterutama dibagi menjadi kabel tiang tunggal, kabel tiang ganda, kabel cincin, dan kabel campuran. Setiap metode memiliki keunggulan teknis dan ruang lingkup aplikasi yang unik.

Pengkabelan tiang tunggal: solusi dasar yang sederhana dan efisien

Pengkabelan tiang tunggal adalah metode koneksi pemutus sirkuit DC yang paling umum. Ini mengontrol garis positif atau negatif melalui pemutus sirkuit tunggal dan biasanya digunakan dalam sistem distribusi daya DC tegangan rendah. Dalam inverter string pembangkit listrik fotovoltaik surya, pemutus sirkuit single-tiang terhubung secara seri dengan garis positif. Ketika kesalahan arus berlebih atau hubung singkat terjadi, sirkuit patahan dapat dengan cepat dipotong. Metode ini memiliki struktur sederhana dan biaya rendah, tetapi tidak dapat mengisolasi kutub positif dan negatif secara bersamaan. Perlu digunakan dengan perangkat perlindungan grounding. Sangat cocok untuk skenario yang sensitif terhadap ruang dan biaya, seperti sistem penyimpanan energi rumah.

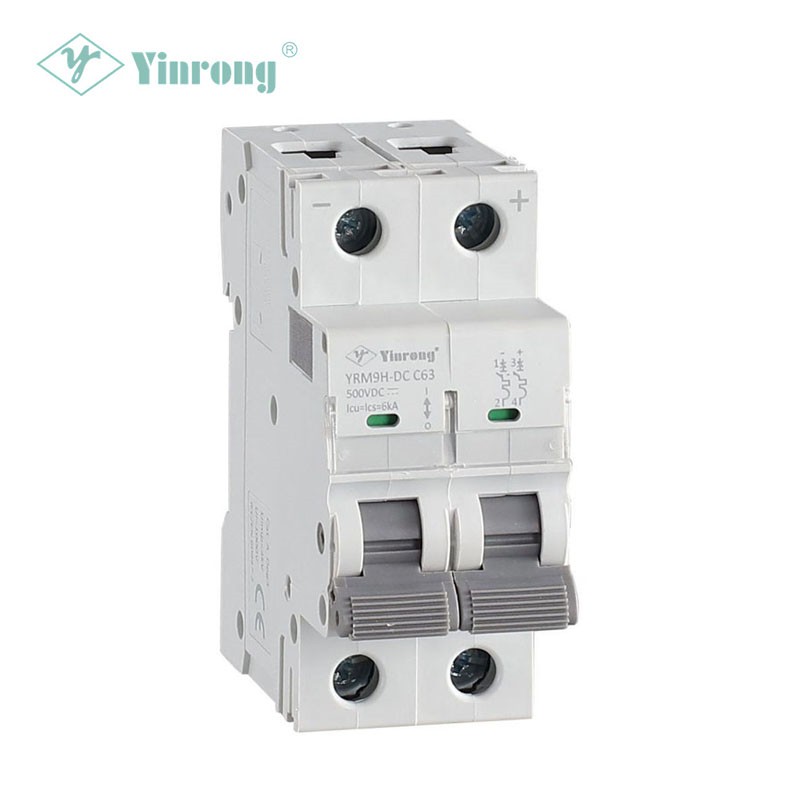

Pengkabelan bipolar: perlindungan tiang penuh keamanan tinggi

Pengkabelan bipolar menggunakan dua pemutus sirkuit untuk masing -masing mengontrol garis positif dan negatif, yang dapat mewujudkan pemotongan simultan kutub positif dan negatif, secara signifikan meningkatkan kemampuan isolasi kesalahan. Dalam sistem catu daya traksi transit kereta api perkotaan, pemutus sirkuit bipolar terhubung secara seri dengan kutub positif dan negatif dari jaringan kontak. Ketika sirkuit pendek fase-ke-fase atau kesalahan pentanahan terjadi, ia dapat dengan cepat memotong arus tiang penuh untuk mencegah penyebaran kesalahan. Dibandingkan dengan kabel unipolar, solusi bipolar lebih aman, tetapi biaya peralatan, dan persyaratan ruang pemasangan meningkat. Ini cocok untuk sistem DC bertegangan tinggi dan berkapasitas besar, seperti transmisi arus terarah tegangan tinggi （HVDC） stasiun konverter.

Pengkabelan Cincin: Desain yang berlebihan memastikan catu daya yang berkelanjutan

Kabel Ring menghubungkan beberapa pemutus sirkuit DC ke jaringan loop tertutup dan mewujudkan redundansi catu daya melalui kontrol tersegmentasi. Dalam sistem DC Uninterruptible Power Supply (DC UPS) dari pusat data, kabel cincin memungkinkan pemutus sirkuit lain untuk secara otomatis menutup dan mempertahankan catu daya ketika pemutus sirkuit gagal, sangat meningkatkan keandalan sistem. Metode ini perlu dikombinasikan dengan strategi kontrol cerdas untuk memantau status setiap pemutus sirkuit secara real time dan beralih dengan cepat. Ini sering digunakan dalam skenario dengan persyaratan yang sangat tinggi untuk kontinuitas catu daya, tetapi kompleksitas kabel dan biaya kontrol tinggi.

Pengkabelan Hibrida: Adaptasi yang disesuaikan dengan kebutuhan kompleks

Untuk kondisi kerja yang kompleks, kabel hybrid menggabungkan beberapa metode untuk mencapai saling melengkapi fungsional. Misalnya, di jaringan daya DC kapal, saluran catu daya utama menggunakan kabel bipolar untuk memastikan keamanan, sedangkan cabang beban sekunder menggunakan kabel tiang tunggal untuk mengurangi biaya; Beberapa proyek microgrid energi baru menggabungkan kabel cincin dengan pemutus sirkuit bipolar untuk memperhitungkan catu daya yang berlebihan dan perlindungan tiang penuh. Pengkabelan hibrida perlu disesuaikan sesuai dengan topologi sistem, karakteristik beban dan persyaratan perlindungan, yang menguji kemampuan solusi komprehensif dari tim teknik.

Dengan perkembangan cepat industri energi baru,Pemutus sirkuit DC Teknologi kabel berkembang menuju integrasi dan kecerdasan. Generasi baru pemutus sirkuit mendukung pemantauan jarak jauh dan prasangka kesalahan melalui sensor bawaan dan modul komunikasi, dan dengan solusi kabel yang dioptimalkan, ia dapat lebih meningkatkan keamanan dan efisiensi pemeliharaan sistem DC. Saat memilih dan merancang, perusahaan perlu secara komprehensif mempertimbangkan tingkat tegangan sistem, karakteristik beban dan ekonomi, dan memilih solusi kabel yang paling cocok untuk membangun jalur pertahanan yang solid untuk operasi stabil dari sistem listrik.
