Mengapa Pemutus Sirkuit Miniatur 2P 125A Penting untuk Perlindungan Listrik DC yang Andal

Abstrak:Karena sistem fotovoltaik dan komunikasi modern semakin bergantung pada distribusi daya DC yang andal, perlindungan sirkuit yang efektif menjadi hal yang penting.Sekering GalaksimenyediakanPemutus Sirkuit Miniatur 2P 125Adirancang untuk aplikasi DC yang memerlukan perlindungan kelebihan beban, perlindungan sirkuit pendek, dan isolasi sirkuit yang aman. Berdasarkan platform YRM9-125DC, pemutus ini mendukung sistem DC tegangan rendah yang menuntut sekaligus menawarkan pemasangan rel DIN, kapasitas pemutusan 10kA, dan kepatuhan terhadap IEC 60947-2 dan GB/T 14048.2.

Daftar isi

• Apa Itu Pemutus Sirkuit Miniatur 2P 125A?
• Bagaimana Cara Kerja Pemutus Sirkuit Miniatur 2P 125A?
• Apa Fitur Utamanya?
• Apa Spesifikasi Teknisnya?
• Dimana Biasanya Digunakan?
• Bagaimana Seharusnya Anda Memilih Pemutus Sirkuit DC yang Tepat?
• Apa yang Harus Anda Pertimbangkan Selama Instalasi?
• Pertanyaan yang Sering Diajukan
• Kesimpulan

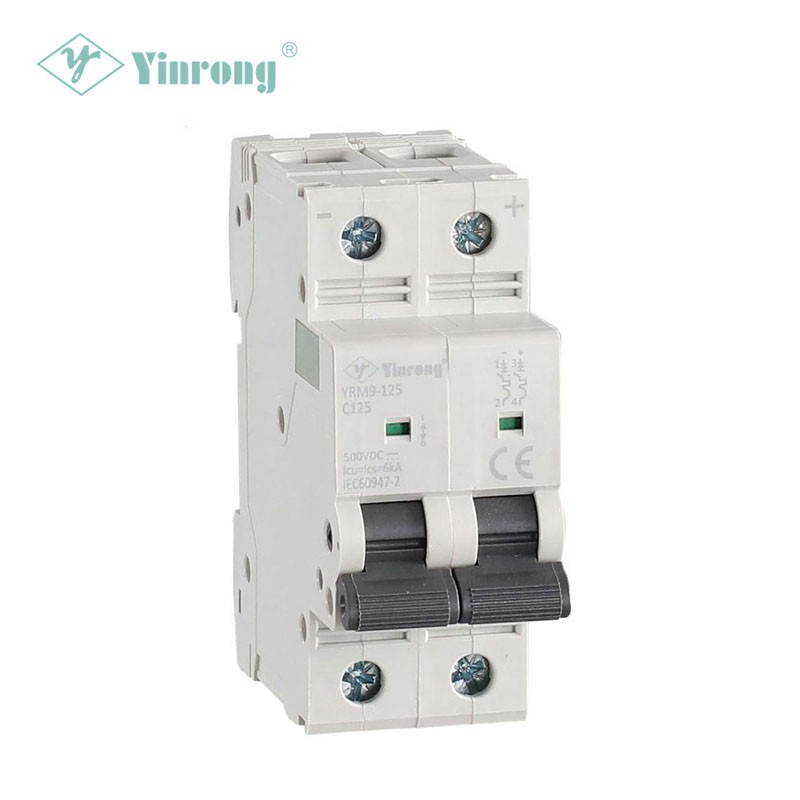

Apa Itu Pemutus Sirkuit Miniatur 2P 125A?

A Pemutus Arus Miniatur 2P 125Aadalah perangkat proteksi DC yang dirancang untuk mengganggu kondisi arus abnormal dan menyediakan isolasi sirkuit bila diperlukan. Penunjukan “2P” mengacu pada konfigurasi dua kutub, sedangkan 125A menunjukkan peringkat arus nominal model tertentu.

Tidak seperti sekering konvensional yang biasanya memerlukan penggantian setelah pengoperasian, pemutus sirkuit dapat diatur ulang setelah penyelidikan kesalahan yang tepat. Hal ini membuatnya sangat berguna untuk sistem kelistrikan yang mengutamakan kemudahan servis, efisiensi pemeliharaan, dan pemulihan cepat.

Menurut informasi produk yang disediakan oleh Galaxy Fuse, seri YRM9-125DC-nya ditujukan untuk sistem DC, khususnyainfrastruktur komunikasi dan sistem fotovoltaik. Rangkaian produk ini mendukung konfigurasi 1P, 2P, 3P, dan 4P, dengan arus pengenal dari 80A hingga 125A dan konfigurasi tegangan DC mulai dari 250VDC hingga 1000VDC tergantung pada jumlah kutub.

Bagi pembeli yang membandingkan opsi perlindungan, memahami perbedaan antara pemutus AC serba guna dan pemutus DC yang dirancang khusus sangat penting karena gangguan gangguan DC menghadirkan tantangan kelistrikan yang berbeda. Memilih pemutus yang diberi nilai khusus untuk tegangan DC sistem dan kondisi gangguan membantu meningkatkan keandalan perlindungan secara keseluruhan.

Bagaimana Cara Kerja Pemutus Sirkuit Miniatur 2P 125A?

Tujuan utama dari pemutus sirkuit mini adalah untuk memutus sirkuit ketika arus melebihi kondisi pengoperasian yang dapat diterima. Dalam instalasi DC, pemutus harus dirancang dan diberi nilai sesuai tegangan sistem dan arus gangguan prospektif.

Prinsip perlindungan dapat dilihat melalui tiga fungsi penting:

• Perlindungan kelebihan beban:Pemutus merespons ketika arus tetap berada di atas tingkat pengoperasian yang diizinkan untuk jangka waktu yang cukup.
• Perlindungan sirkuit pendek:Ini dengan cepat memutus arus gangguan yang jauh lebih tinggi untuk mengurangi risiko kerusakan peralatan.
• Isolasi:Sirkuit dapat diputuskan sambungannya selama pemeriksaan, servis, atau pemeliharaan.

Informasi teknis YRM9-125DC menentukan pengujian arus waktu pada 1,05In, 1,3In, 8In, dan 12In. Untuk kondisi pengujian yang disebutkan, tingkat arus gangguan yang lebih tinggi dikaitkan dengan perilaku tersandung yang cepat, sehingga mendukung fungsi perlindungan hubung singkat pemutus.

Apa Saja Fitur Utama Pemutus Sirkuit Miniatur 2P 125A?

Saat memilih pemutus sirkuit miniatur DC untuk aplikasi industri atau energi terbarukan, kinerja kelistrikan harus dievaluasi bersama dengan kenyamanan pemasangan dan kemudahan servis jangka panjang.

1. Perlindungan Dua Kutub

Konfigurasi 2P memberikan solusi praktis untuk rangkaian distribusi DC di mana dua kutub perlu dialihkan atau diisolasi bersama. Hal ini dapat menyederhanakan pengaturan perlindungan dan pemeliharaan sistem.

2. Peringkat Saat Ini Tinggi

Peringkat 125A menjadikan pemutus kelas ini cocok untuk aplikasi distribusi DC arus tinggi di mana peringkat MCB yang lebih kecil tidak akan menyediakan kapasitas yang memadai. Rangkaian YRM9-125DC mencakup opsi arus terukur 80A–125A.

3. Kemampuan Tegangan DC

Kemampuan tegangan DC merupakan pertimbangan utama saat membeli peralatan proteksi sirkuit. Spesifikasi produk mengidentifikasi konfigurasi dari 250VDC hingga 1000VDC berdasarkan susunan kutub, sehingga rangkaian ini dapat diterapkan pada berbagai arsitektur DC.

4. Kapasitas Pemutusan 10kA

Informasi produk YRM9-125DC menyatakan aKapasitas pemutusan 10kA. Karakteristik ini penting ketika mengevaluasi apakah perangkat proteksi dapat dengan aman memutus arus gangguan prospektif pada titik pemasangan yang diinginkan.

5. Pemasangan Rel DIN

Pemasangan rel DIN mendukung pemasangan yang mudah di rakitan distribusi listrik dan lemari kontrol. Hal ini juga dapat membuat penggantian dan pemeliharaan menjadi lebih mudah bagi integrator sistem dan kontraktor listrik.

6. Kepatuhan Standar Internasional

Dokumentasi produk mengidentifikasi kepatuhan terhadapIEC 60947-2DanGB/T 14048.2. Pembeli harus selalu memverifikasi sertifikasi yang berlaku dan dokumentasi pengujian untuk model yang tepat dan pasar yang dituju sebelum melakukan pengadaan.

Apa Spesifikasi Teknisnya?

Spesifikasi teknis harus menjadi titik awal ketika menentukan apakah pemutus sirkuit mini 2P 125A sesuai untuk instalasi DC tertentu.

Spesifikasi di atas berdasarkan informasi produk yang dipublikasikan pabrikan. Karena kemampuan tegangan dan arus dapat bergantung pada konfigurasi tiang dan kondisi pemasangan yang tepat, tim teknik harus mengonfirmasi pilihan akhir berdasarkan dokumentasi teknis terbaru sebelum memesan.

Dimana Biasanya Digunakan?

Kombinasi proteksi DC, kapasitas arus tinggi, dan pemasangan rel DIN yang ringkas menjadikan pemutus jenis ini cocok untuk beberapa aplikasi kelistrikan.

Sistem Fotovoltaik Surya

Instalasi fotovoltaik berisi beberapa sirkuit DC antara modul surya, peralatan penggabung, pengontrol, baterai, dan inverter. Pemutus sirkuit DC yang dipilih dengan benar dapat memberikan perlindungan dan isolasi pada titik yang tepat dalam arsitektur distribusi.

Sistem Komunikasi

Infrastruktur telekomunikasi dan komunikasi seringkali bergantung pada distribusi listrik DC. Perlindungan sirkuit yang andal membantu memisahkan cabang yang rusak dan mendukung pemeliharaan tanpa perlu mematikan sirkuit yang tidak terpengaruh.

Panel Distribusi DC

Sistem kontrol industri dan kabinet distribusi DC dapat menggunakan pemutus sirkuit mini dengan rating yang sesuai untuk melindungi masing-masing sirkuit keluar sambil mempertahankan strategi perlindungan terstruktur.

Penyimpanan Energi dan Peralatan DC Terkait

Jika sistem tenaga DC memerlukan proteksi cabang dengan arus lebih tinggi, pemutus sirkuit dengan rating yang sesuai dapat menjadi bagian dari arsitektur proteksi keseluruhan. Namun, aplikasi penyimpanan energi baterai memerlukan evaluasi yang cermat terhadap arus gangguan, tegangan, kemampuan interupsi, koordinasi, dan standar yang berlaku.

Bagaimana Seharusnya Anda Memilih Pemutus Sirkuit DC yang Tepat?

Memilih pemutus sirkuit miniatur 2P 125A tidak boleh hanya didasarkan pada arus listrik saja. Proses seleksi yang andal mempertimbangkan seluruh lingkungan kelistrikan.

1. Konfirmasikan tegangan sistem.Peringkat tegangan DC pemutus harus memenuhi atau melampaui persyaratan sistem sebenarnya.
2. Hitung arus desain.Pilih arus pengenal yang sesuai untuk beban kontinu dan persyaratan desain kelistrikan yang berlaku.
3. Tentukan arus hubung singkat prospektif.Kapasitas pemutusan harus sesuai dengan tingkat gangguan pada titik pemasangan.
4. Periksa konfigurasi tiang.Konfirmasikan apakah perlindungan 1P, 2P, 3P, atau 4P diperlukan oleh arsitektur sistem.
5. Verifikasi kompatibilitas konduktor.Ukuran kabel, terminal, metode koneksi, dan kondisi pemasangan harus sesuai dengan pemutus yang dipilih.
6. Tinjau standar dan sertifikasi.Memastikan dokumentasi produk memenuhi peraturan dan persyaratan pelanggan yang berlaku pada target pasar.
7. Pertimbangkan pemasangan dan pemeliharaan.Pemasangan rel DIN dan identifikasi yang jelas dapat meningkatkan organisasi panel dan efisiensi layanan.

Untuk tim pengadaan yang mencari aProdusen atau pemasok Cina, dokumentasi teknis harus dievaluasi bersamaan dengan kemampuan manufaktur, proses kendali mutu, sertifikasi, kemampuan pengiriman, dan dukungan purna jual.

Apa yang Harus Anda Pertimbangkan Selama Instalasi?

Pemasangan yang benar sama pentingnya dengan memilih pemutus yang tepat. Perangkat proteksi sirkuit berkualitas tinggi tidak dapat mengkompensasi perkabelan yang salah, ukuran konduktor yang tidak memadai, atau desain sistem yang tidak sesuai.

• Ikuti diagram pengkabelan pabrikan dan petunjuk pemasangan.
• Konfirmasikan polaritas DC dan identifikasi terminal sebelum memberi energi pada sirkuit.
• Gunakan konduktor dan terminal yang sesuai dengan arus pengenal dan lingkungan pemasangan.
• Periksa torsi pengencangan sesuai dengan dokumentasi teknis yang berlaku.
• Verifikasi tegangan pemutus dan kapasitas pemutusan terhadap kondisi sistem sebenarnya.
• Periksa sambungan secara berkala untuk melihat tanda-tanda panas berlebih, kendor, atau kerusakan mekanis.
• Hanya personel kelistrikan berkualifikasi yang boleh melakukan pemasangan, pengujian, pemecahan masalah, atau pemeliharaan.

Informasi YRM9-125DC yang dipublikasikan juga mengidentifikasi sambungan kabel maksimum 25mm² dan pemasangan rel DIN, sehingga memberikan informasi berguna bagi perancang panel saat merencanakan tata letak enklosur.

Pertanyaan yang Sering Diajukan

Apa arti 2P pada pemutus arus mini 125A?

“2P” berarti pemutus memiliki dua kutub. Dalam sistem proteksi DC, pengaturan peralihan dan isolasi yang tepat harus ditentukan sesuai dengan arsitektur kelistrikan dan peraturan yang berlaku.

Apakah MCB 2P 125A cocok untuk sistem PV surya?

Ini dapat digunakan dalam aplikasi fotovoltaik DC yang sesuai jika nilai voltase, nilai arus, kapasitas putus, konfigurasi tiang, dan persyaratan pemasangannya sesuai dengan desain sistem. YRM9-125DC secara khusus diidentifikasi untuk aplikasi fotovoltaik dan komunikasi surya.

Berapa kapasitas pemutusan YRM9-125DC?

Informasi produk yang dipublikasikan menentukan aKapasitas pemutusan 10kA. Kesesuaian sebenarnya masih harus dievaluasi terhadap calon arus hubung singkat di titik pemasangan.

Standar apa yang dipatuhi produk tersebut?

Pabrikan mengidentifikasiIEC 60947-2DanGB/T 14048.2sebagai standar yang berlaku untuk produk tersebut. Pembeli harus meminta dokumentasi kepatuhan dan sertifikasi terkini untuk persyaratan pembelian spesifik mereka.

Berapa umur mekanisnya?

Spesifikasi yang dipublikasikan menyatakan umur mekanis20.000 siklus. Masa pakai sebenarnya dapat bergantung pada kondisi pengoperasian, frekuensi peralihan, kondisi lingkungan, dan persyaratan aplikasi.

Kesimpulan

Perlindungan sirkuit DC yang andal memerlukan lebih dari sekadar memilih pemutus dengan nilai arus yang benar. CocokPemutus Arus Miniatur 2P 125Aharus menggabungkan kemampuan tegangan DC yang sesuai, kapasitas putus, konfigurasi tiang, kompatibilitas instalasi, dan standar yang diakui. Platform YRM9-125DC dari Galaxy Fuse dirancang untuk aplikasi termasuk sistem fotovoltaik dan komunikasi, dengan spesifikasi yang dipublikasikan termasuk arus terukur 80–125A, kapasitas pemutusan hingga 10kA, pemasangan rel DIN, dan kepatuhan terhadap IEC 60947-2 dan GB/T 14048.2.

Jika Anda mencari perlindungan sirkuit DC yang dapat diandalkan untuk proyek fotovoltaik, sistem komunikasi, panel distribusi, atau aplikasi industri lainnya,Hubungi kamiuntuk mendiskusikan tegangan, arus, konfigurasi tiang, persyaratan pemasangan, dan spesifikasi proyek Anda. Galaxy Fuse dapat memberikan informasi produk dan dukungan teknis untuk membantu Anda mengidentifikasi solusi perlindungan sirkuit yang sesuai.
