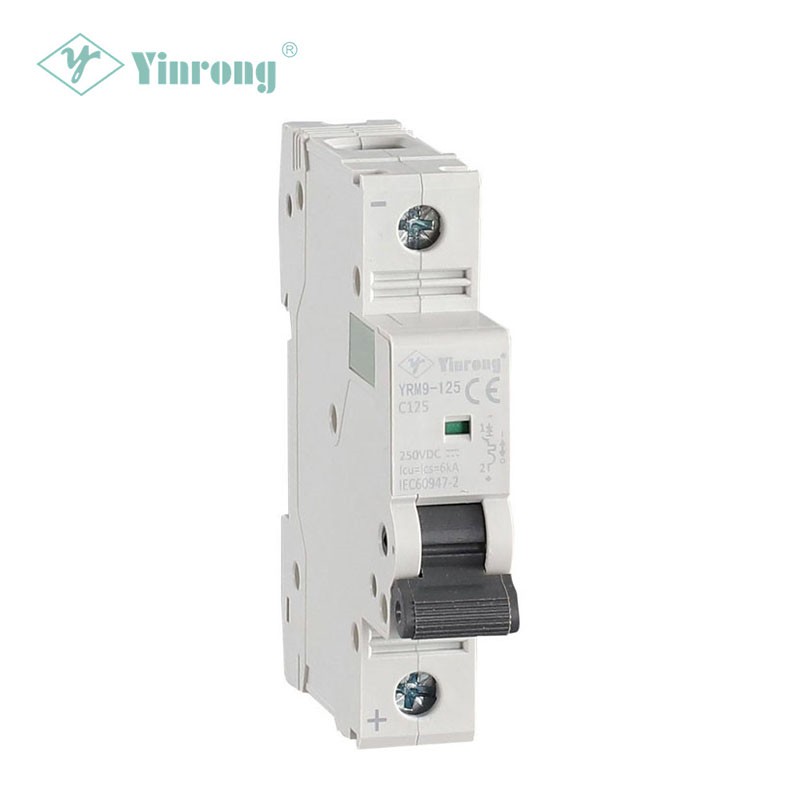

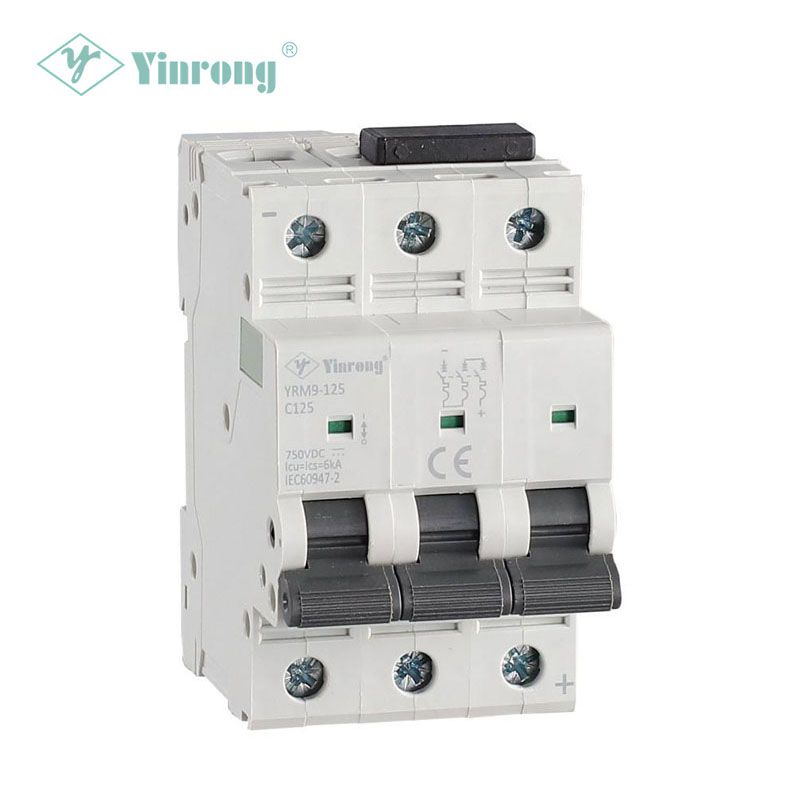

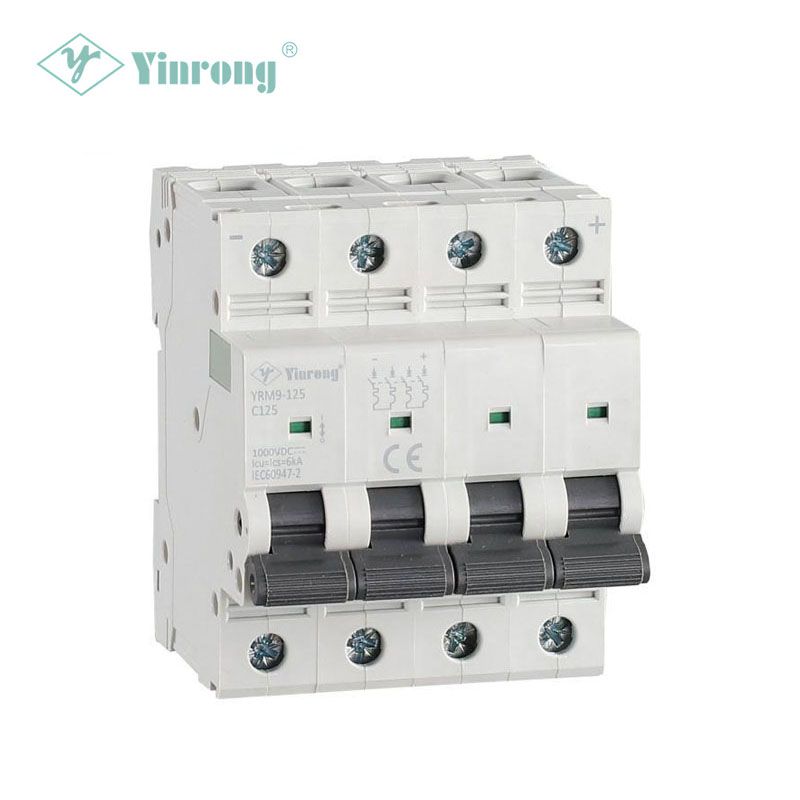

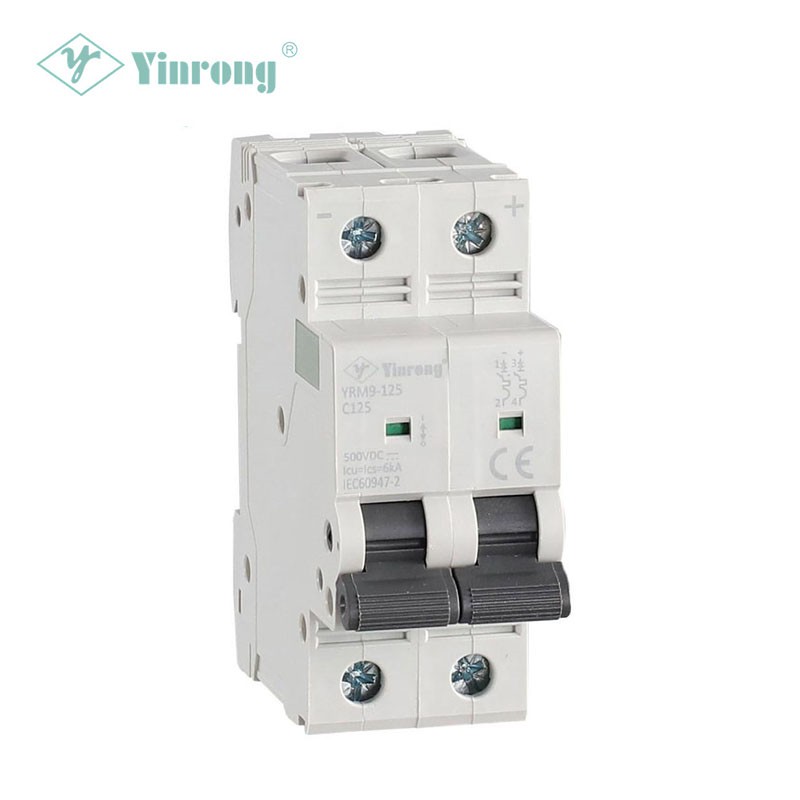

Zhejiang Galaxy Fuse Co., Ltd., yang beroperasi dengan nama Yinrong, memproduksi satu jenis pemutus sirkuit mini yang dikenal sebagai YRM9-125DC. Pemutus sirkuit miniatur 125A terpolarisasi ini dirancang khusus untuk melindungi sistem kelistrikan bertegangan rendah dari kejadian korsleting dengan perkiraan arus gangguan dan kelebihan beban dengan besaran lebih rendah. Selain itu, dapat berfungsi sebagai perangkat isolasi untuk tujuan pemeliharaan. Pemutus sirkuit miniatur 125A terpolarisasi banyak digunakan dalam sistem DC, terutama di sektor komunikasi dan fotovoltaik. Arus pengenal berkisar dari 6A hingga 63A, sedangkan tegangan pengenal berkisar dari 250VDC hingga 1000VDC.
Zhejiang Galaxy Fuse Co., Ltd. adalah perusahaan Tiongkok yang mengkhususkan diri dalam produksi dan pembuatan pemutus sirkuit miniatur 125A terpolarisasi. Pemutus sirkuit mini ini memiliki fungsi seperti perlindungan kelebihan beban, perlindungan sirkuit pendek, dan isolasi, sehingga dapat diterapkan secara luas dalam sistem DC seperti industri komunikasi dan fotovoltaik. Pemutus sirkuit miniatur 125A terpolarisasi mematuhi standar internasional: IEC 60947-2, GB/ T14048.2.Ini dilengkapi kabel bus-bar ganda, pelabelan transparan, dan sambungan kabel maksimum 25mm².
Tegangan pengenal pemutus sirkuit miniatur 125A terpolarisasi ini adalah 1P 250VDC, 2P 500VDC, 3P 750VDC, 4P 1000VDC, dengan arus berkisar antara 80A hingga 125A dan kapasitas pemutusan 10kA. Masa pakai mekanis adalah 20.000 siklus dan metode pemasangannya adalah DIN Rail.
DC 250V/500V/750V/1000V
80-125A
1P/2P/3P/4P
-IEC 60947-2
-GB/T14048.2
- Industri komunikasi
- Sistem fotovoltaik surya
Republik Rakyat Tiongkok
Karakteristik listrik |
|||||
---|---|---|---|---|---|
Polandia |
Nilai Saat Ini (Masuk) |
Nilai Tegangan (Ue) |
|||
1p |
2P |
3P |
4P |
||
1P/2P/3P/4P |
80-125A |
250VDC |
500VDC |
500VDC |
1000VDC |
Tes |
tes arus searah |
Negara Awal |
Perjalanan / tanpa perjalanan |
Hasil yang diharapkan |
Komentar |
a |
1,05 Masuk |
Keadaan dingin |
t≥1 jam (Dalam≤63A) t≥2 jam (Dalam>63A) |
Tidak tersandung |
|
b |
1,3 masuk |
Segera setelah ujian |
t<2j(Dalam>63A) t<1 jam(Dalam≤63A) |
Perjalanan |
Arus terus meningkat ke nilai yang ditentukan dengan 5S |
c |
8 Masuk |
Keadaan dingin |
t≥0,2 detik |
Tidak tersandung |
Tutup saklar bantu daya hidup |
12 Masuk |
t<0,2 detik |
Perjalanan |
