Zhejiang Galaxy Fuse Co., Ltd., juga dikenal sebagai Yinrong, memproduksi pemutus sirkuit miniatur 63A terpolarisasi. Pemutus sirkuit miniatur 63A terpolarisasi diproduksi untuk melindungi sistem kelistrikan tegangan rendah terhadap insiden hubung singkat dengan arus gangguan rendah dan arus beban berlebih. dapat berfungsi sebagai isolasi untuk pemeliharaan. Pemutus sirkuit miniatur 63A terpolarisasi banyak digunakan dalam sistem DC seperti industri komunikasi dan fotovoltaik. Arus pengenal adalah dari 6-63A dan tegangan pengenal dari 250VDC hingga 1000VDC.
Zhejiang Galaxy Fuse Co., Ltd. adalah perusahaan Tiongkok yang mengkhususkan diri dalam produksi dan pembuatan pemutus sirkuit miniatur 63A terpolarisasi. Pemutus sirkuit miniatur 63A terpolarisasi ini berfungsi seperti perlindungan kelebihan beban, perlindungan sirkuit pendek, dan isolasi, sehingga dapat diterapkan dalam sistem DC seperti industri komunikasi dan fotovoltaik. Pemutus sirkuit miniatur 63A terpolarisasi mematuhi standar internasional: IEC 60947-2, GB/T14048 .2. Dilengkapi kabel bus-bar ganda, pelabelan transparan, dan sambungan kabel maksimum 25mm².

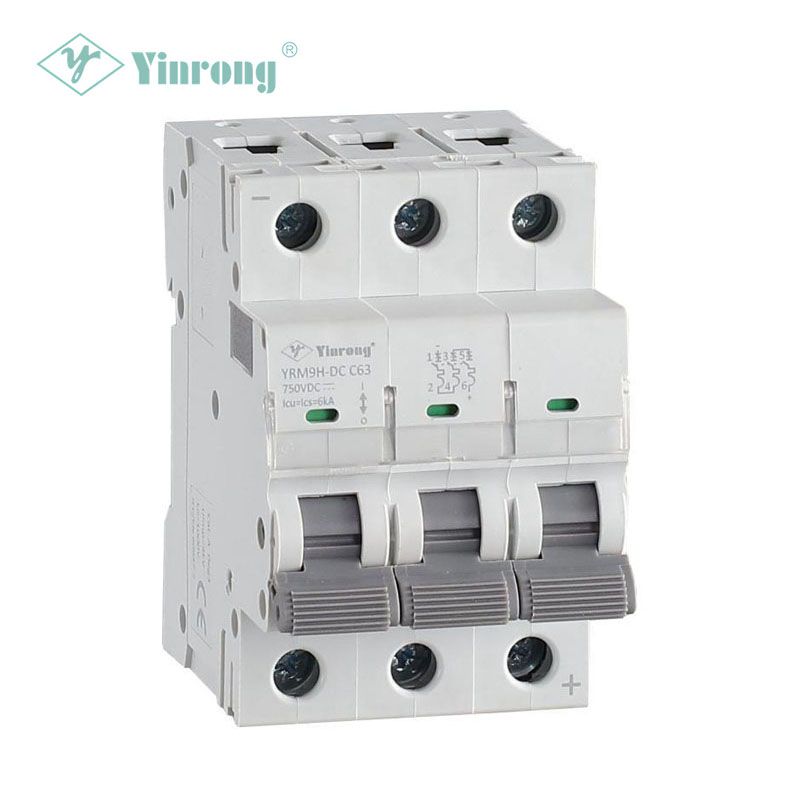

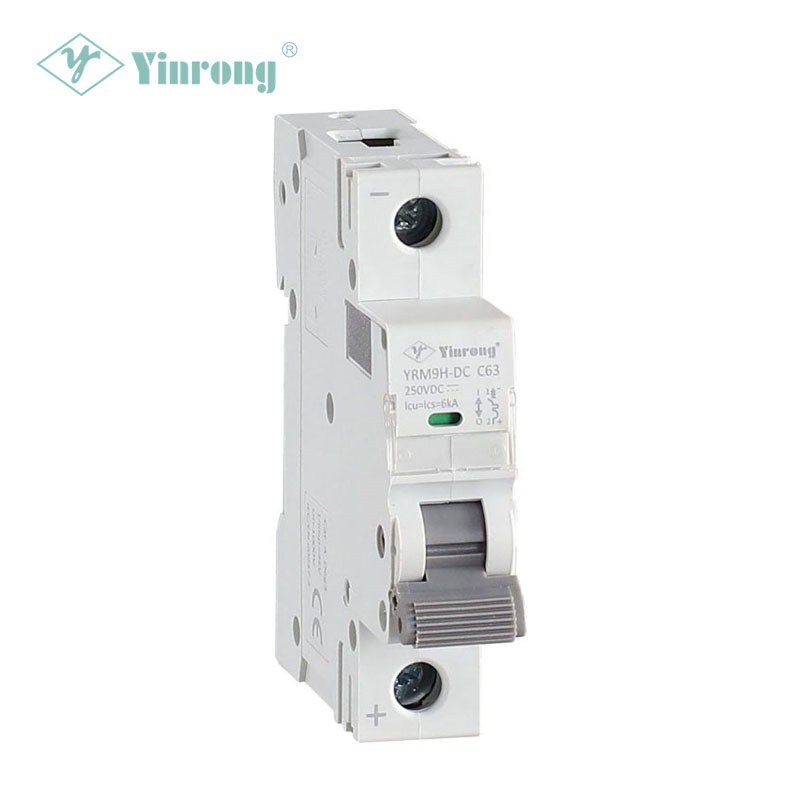

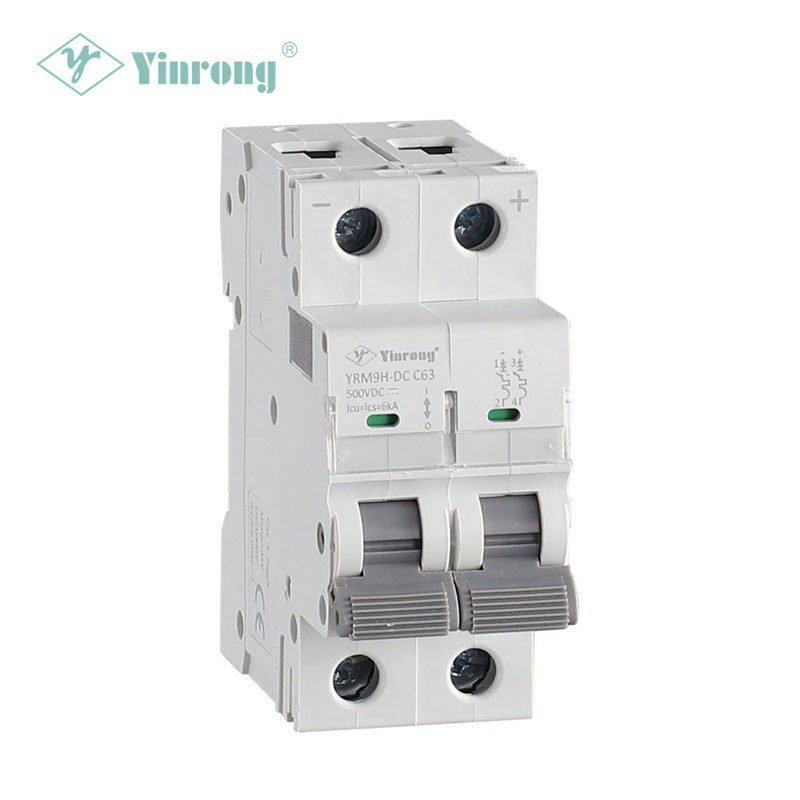

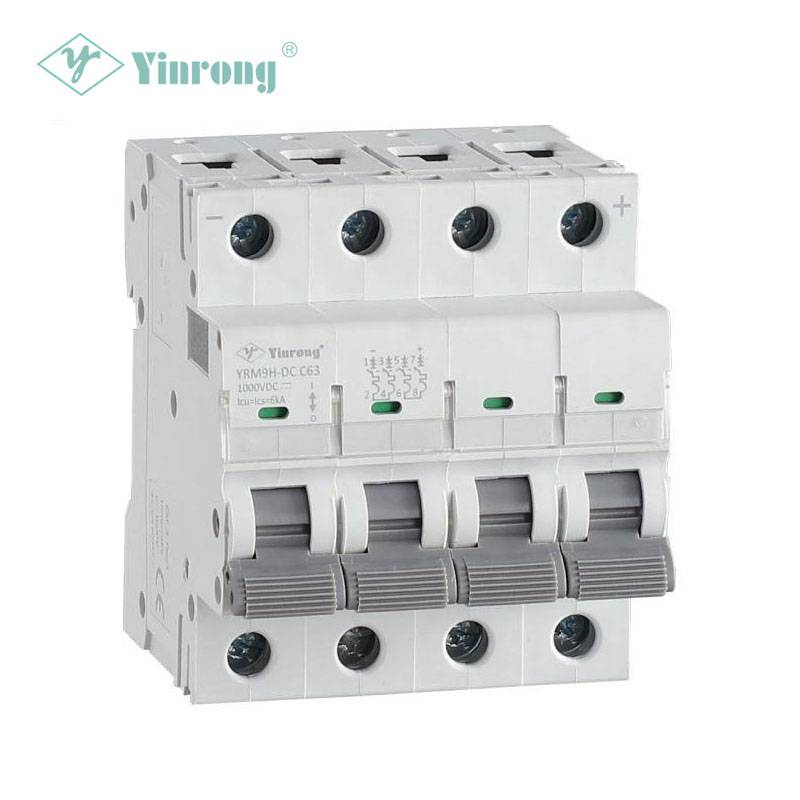

Tegangan pengenal pemutus sirkuit mini ini adalah 1P 250VDC, 2P 500VDC, 3P 750VDC, 4P 1000VDC, dengan arus berkisar antara 6A hingga 63A dan kapasitas putus 10kA. Umur mekanis adalah 20.000 siklus.
DC 250V/500V/750V/1000V
6-63A
10KA
B & C
1P/2P/3P/4P
-IEC 60947-2
-GB/T14048.2
- Industri komunikasi
- Sistem fotovoltaik surya
Republik Rakyat Tiongkok
Karakteristik listrik |
|||||
---|---|---|---|---|---|
Polandia |
Nilai Saat Ini (Masuk) |
Nilai Tegangan (Ue) |
|||
1p |
2P |
3P |
4P |
||
1P/2P/3P/4P |
1-63A |
250VDC |
500VDC |
750VDC |
1000VDC |
Nilai tegangan ketahanan impuls (Uimp) |
Nilai kapasitas pemutusan (Icn) |
Kapasitas pemutusan operasi (Ics) |
Metode perjalanan |
Karakteristik pelepasan termo-magnetik |
|
B |
C |
||||
6KV |
6KA |
6KA |
Perjalanan magnetik termal |
5,5Dalam ± 20% |
8,5Dalam ± 20% |
Peralatan mekanis |
|||||||
---|---|---|---|---|---|---|---|
Kehidupan mekanis |
Kehidupan listrik |
Kelas Perlindungan |
Suhu referensi untuk pengaturan elemen termal |
Suhu lingkungan |
Suhu penyimpanan |
||
240/jam(≤32A) |
120/jam(>32A) |
Instal langsung |
Dipasang di kotak DB |
||||
20000 |
10.000(≤20A) |
6000(>20A) |
IP20 |
IP40 |
30℃ |
-25℃-- 60℃ |
-25℃--70℃ |
Karakteristik lain |
||||||
---|---|---|---|---|---|---|
Ukuran Kabel |
Indikasi Status Kontak |
Indikasi Kesalahan |
Identifikasi Sirkuit |
Koneksi |
Aksesori yang dapat dirakit |
|
Kawat Tembaga/Keras |
Terminal Kabel/Lingkaran |
|||||
1-25mm2 |
1-16mm2 |
■ |
—— |
■ |
Atas bawah |
■ |
![]() |
![]() |
![]() |
![]() |
1p Pengkabelan dari bawah ke atas |
2P-A Pengkabelan dari atas ke bawah |
2P-B Pengkabelan dari atas ke bawah |
2P-C Pengkabelan dari atas ke bawah |
![]() |
![]() |
3P Pengkabelan dari bawah ke atas |
4P Pengkabelan dari atas ke bawah |
